Edge Stack（Ambassador）api网关如何接入Grafana做看板展示

Wake

2025-07-04 / 0 评论 / 0 点赞 / 7 阅读 / 292 字

07/04

接入 Grafana 的整体思路：

数据类型	来源组件	数据采集方式	Grafana 展示方式
请求数 / 错误率	Edge Stack / Envoy	Prometheus 指标采集	Grafana 仪表盘（PromQL）
响应时间	Edge Stack / Envoy	Prometheus + metrics API	时间序列图、热图等
状态码分布	Edge Stack	Prometheus	饼图 / 柱状图
Trace 信息	Edge Stack + Jaeger	OpenTelemetry / Zipkin	Grafana Tempo 面板

步骤说明

1.开启 Edge Stack 的 Prometheus Metrics

Edge Stack 是基于 Envoy 实现的，它默认暴露了 Prometheus 格式的指标接口。

你需要：

apiVersion: getambassador.io/v3alpha1
kind: Module
metadata:
  name: ambassador
spec:
  config:
    diagnostics:
      enabled: true
    statsd:
      enabled: true
    metrics:
      enabled: true
    use_remote_address: false
    xff_num_trusted_hops: 1

并确保 Prometheus 可以抓取以下地址：

http://<edge-stack-admin-service>:8877/metrics

2. Prometheus 配置抓取 Edge Stack 指标

在 Prometheus 中添加 scrape 目标，例如：

scrape_configs:
  - job_name: 'edge-stack'
    metrics_path: /metrics
    static_configs:
      - targets: ['ambassador-admin.ambassador:8877']

或者通过 Kubernetes service discovery 自动抓取。

3. Grafana 添加数据源

添加 Prometheus 数据源
选择已有的 Dashboard，或导入官方模板

💡 Grafana 有多个社区提供的仪表盘，比如id：
13758
4698

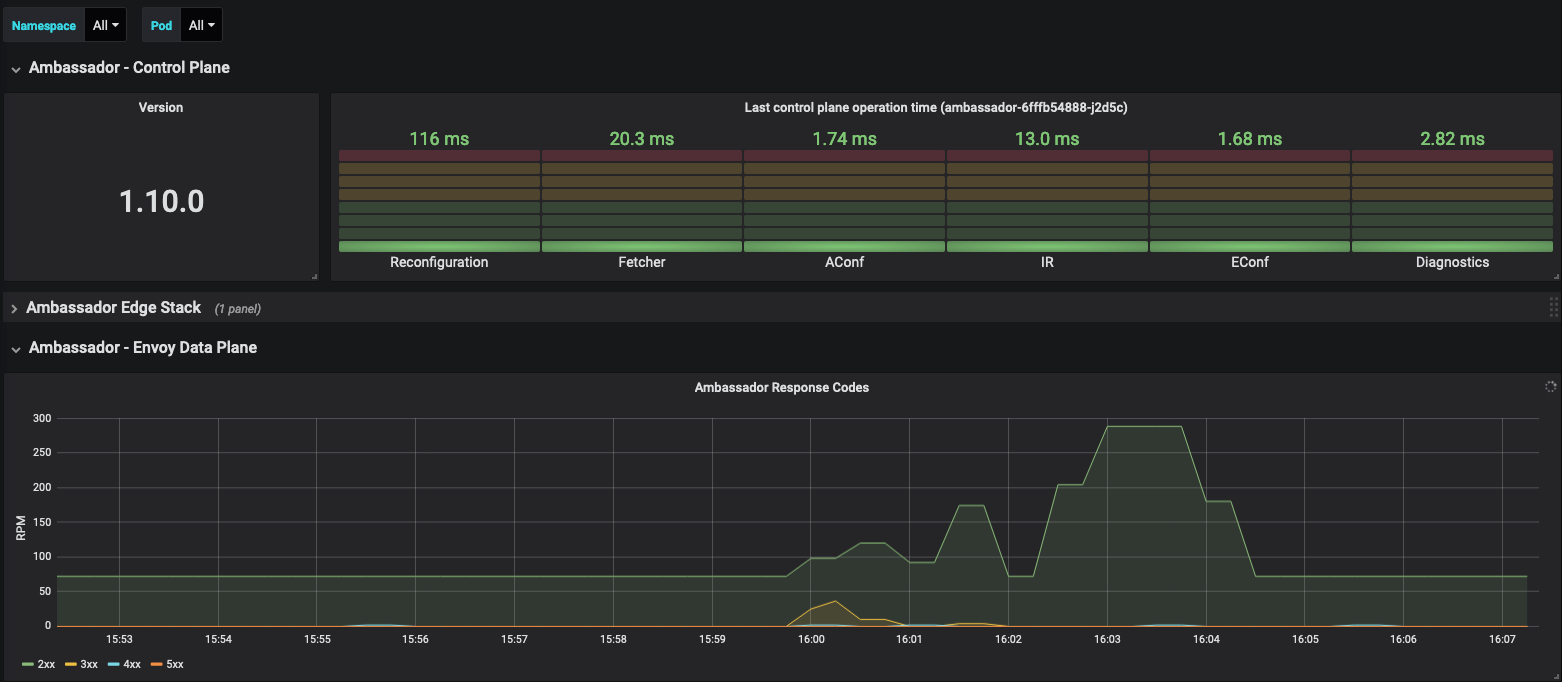

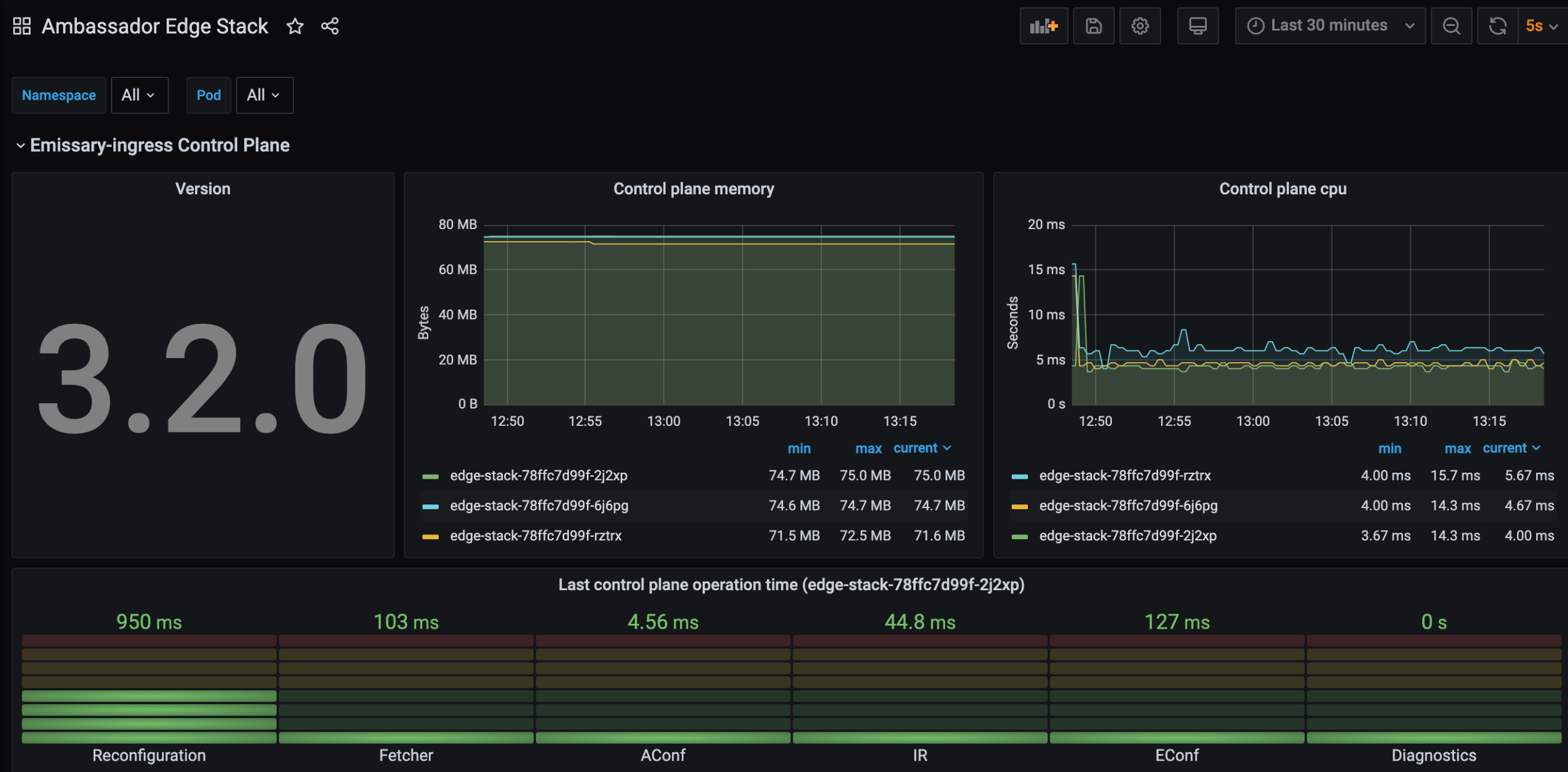

效果展示：
